ZDLM电子式电动套筒调节阀

ZDLM电子式套筒调节阀,接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

ZDLM电子式电动套筒调节阀

ZDLM电子式电动套筒调节阀概述

ZDLP、ZDLM、ZAZP、ZAZM型电动单座、套筒调节阀,接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

    本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa;使用温度范围由40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。



ZDLM电子式电动套筒调节阀特点

·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
·可调范围大,固有可调比为50,流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好。套筒互换性强,使用压差大。
·调节切断型采用软密封结构阀芯,达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。



ZDLM电子式电动套筒调节阀主要零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
垫片:橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
推杆、衬套:2Cr13
波纹管:1Cr18Ni9Ti



ZDLM电子式电动套筒调节阀主要技术参数

公称通径DN(mm)
(阀芯直径dN)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

公称压力P(MPa)

1.0、1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比

50

允许
泄漏量

单座

硬密封:Ⅳ级    软密封:Ⅵ级

套筒

硬密封:Ⅱ级    软密封:Ⅳ级

工作温度t(℃)

-20~200、-40~250、-40~450、-60~450

信号范围(mA.DC)

0~10、4~20

作用方式

电关式、电开式

使用环境温(℃)

电动调节阀:-20~70℃、伺服放大器:0~50℃

使用环境湿度

电动调节阀:≤95%、伺服放大器:≤85%

电源电压

220V、50Hz、380V、50Hz

* 本产品性能指标贯彻GB/T4213-92。



■ 配套用电动执行机构有关技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

电动执行
机构型号

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ3

电动执行
机构推力
(N)

普通型

400
4000

400
4000

6400

6400
16000

电子型

2000

4000

6000

8000

全行程
时间(S)

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率
(W)

普通型

28

35

电子型

6

15

25

40

* 表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。



■ 允许压差

电动单座调节阀允许压差表 (单位:MPa)

公称通径(mm)
推力(N)

20

25

32

40

50

65

80

100

125

150

200

10

12

15

20

400

3.90

2.71

1.71

0.95

0.62

0.37

0.24

0.15







2000

6.40

6.40

6.40

4.87

3.11










4000

6.40

6.40

6.40

6.40

6.11

3.73

2.39

1.53







6000









1.38

0.91

0.54




6400









1.45

0.95

0.61

0.40

0.28

0.15

8000












0.50

0.34

0.19

16000












0.98

0.68

0.38

电动套筒调节阀允许压差表(单位:MPa)

公称通径 (mm)
推力(N)

20

25

32

40

50

65

80

100

125

150

200

400

1.94

1.62

1.31

1.08

0.88







2000

6.40

6.40










4000

6.40

6.40

6.40

6.40

6.40







6000






6.40

6.40

6.40




6400






6.40

6.40

6.40

6.40

6.40

6.40

8000









6.40

6.28

4.59

16000









6.40

6.40

6.40

* 允许压差值若大于公称压力,则取公称压力值。



■ 主要性能指标

序号

项目

单座阀

套筒阀

1

基本误差(%)

±2.5

2

回差(%)

2.0

3

死区(%)

3.0

4

额定行程偏差(%)

+2.5

5

额定流量系数偏差(%)

+10

6

固有流量特性

符合IEC534-1、GB/T4213-92中规定的斜率偏差

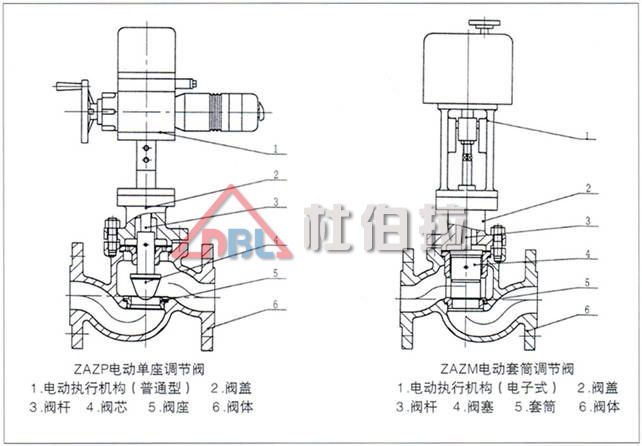

■ 基本结构
